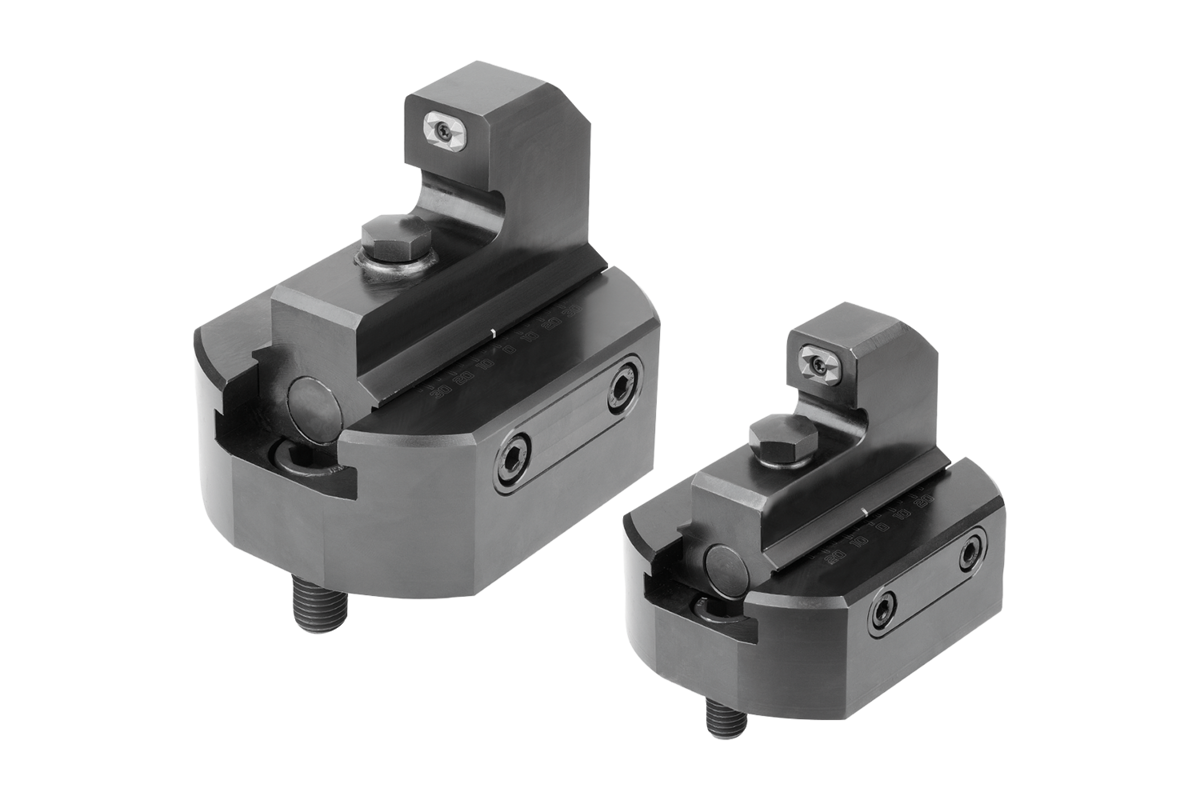

Battuta fissa con inserto di presa per il serraggio diretto in fase di lavorazione preliminare e per la lavorazione di pezzi grezzi.

Acciaio.

Corpo base brunito.
Inserto di presa temprato.

La battuta fissa con inserto di presa viene utilizzata come controparte dell'elemento di serraggio con inserto di presa 04486. Grazie alla sua struttura estremamente stabile e al design compatto, la battuta fissa si presta al serraggio diretto in fase di lavorazione preliminare (OP10) con il sistema di serraggio modulare a 5 assi, nonché al serraggio di pezzi grezzi di pannelli e altri manufatti.

Grazie alle due dimensioni di sistema disponibili e alla regolazione continua del sistema di serraggio, è possibile serrare pezzi di qualsiasi dimensione.

L'altezza di serraggio del pezzo può essere regolata in modo flessibile utilizzando diversi piedini di posizionamento e la regolazione fine.

L'interfaccia per piastre modulari (passo 40/50) e per il sistema di serraggio a punto zero UNILOCK è integrata di serie.

- Regolazione orizzontale.
- Sono possibili diverse altezze di supporto dei pezzi.
- Regolazione fine integrata dell'altezza di serraggio.

1 pz. battuta fissa con inserto di presa.
1 pz. piedino di posizionamento 02040-2081.

1) Attenzione: pericolo di deformazione!
In quest'area non è consentito montare alcun tipo di staffa di serraggio!

- Piedini di posizionamento 02040.
- Flangia di adattamento per sistema di serraggio a trazione 04486-04.
- Anelli di adattamento 04486-05.
