Werkstoff
Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8 oder Edelstahl 1.4305.
Ausführung
Griffhebel schwarz oder verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.
Mehr anzeigen
Weniger anzeigen
Beschreibung
Werkstoff
Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8 oder Edelstahl 1.4305.
Ausführung
Griffhebel schwarz oder verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.
Hinweis

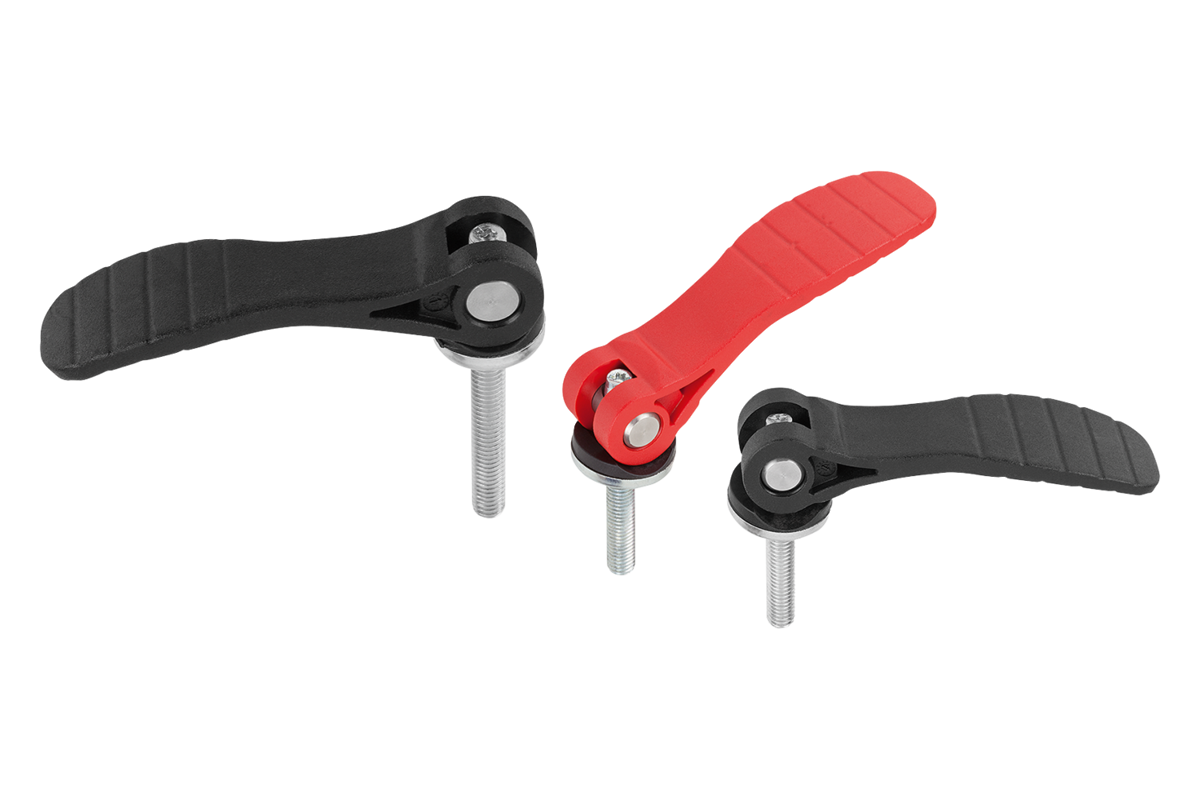

Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen.
Zeichnungshinweis
1) Stift zur Feinjustage des Spannhebels
